Фильтры форма Y
Средняя температура: 300 °C
Разница рабочего давления: 2 кгс/см²
Материал: нержавеющая сталь
Сфера применения: фильтрация жидкости
Описание
маркер

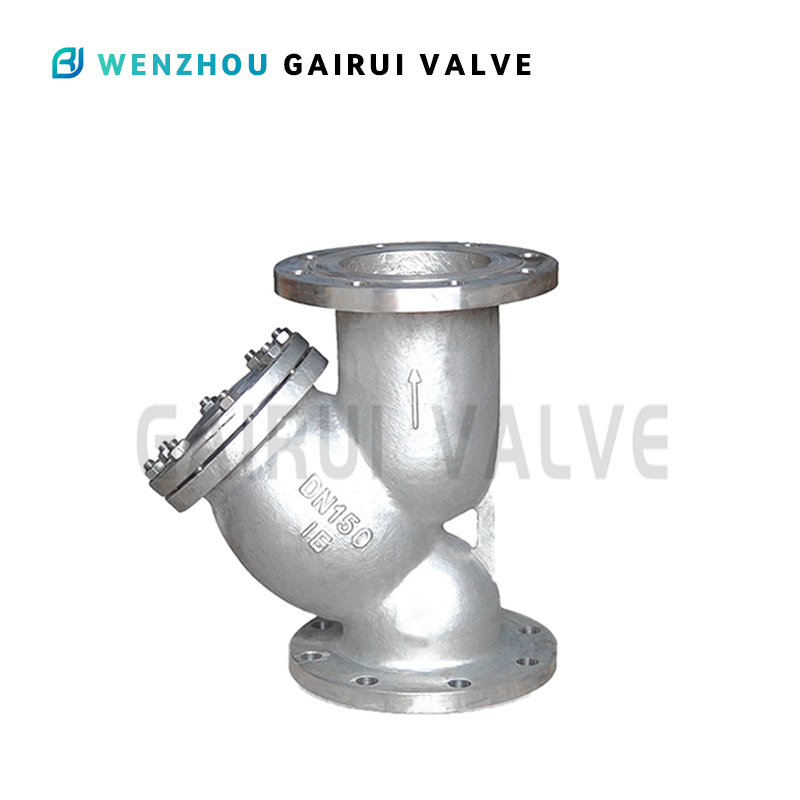

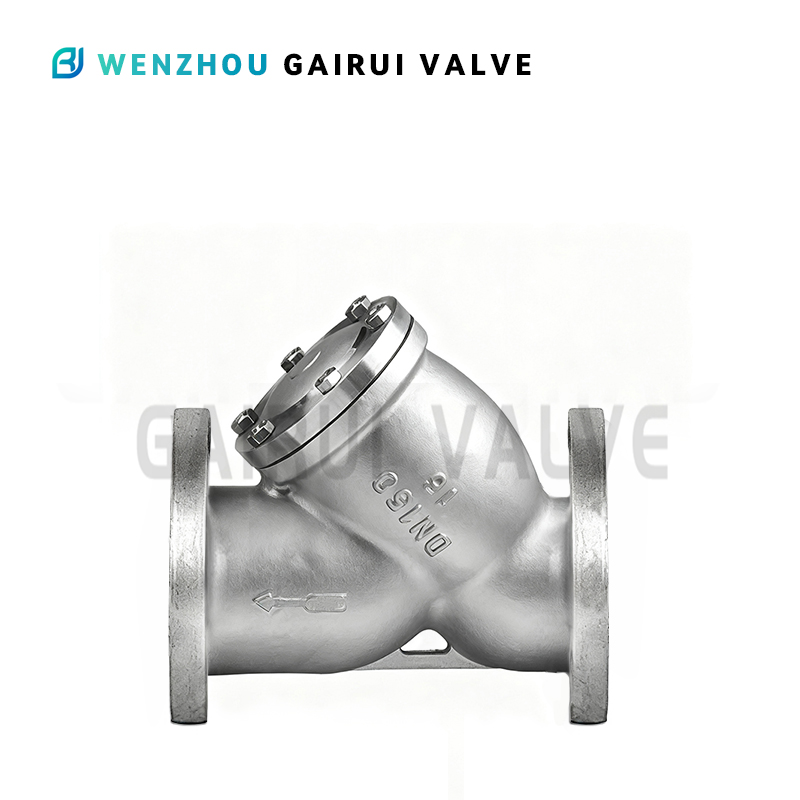

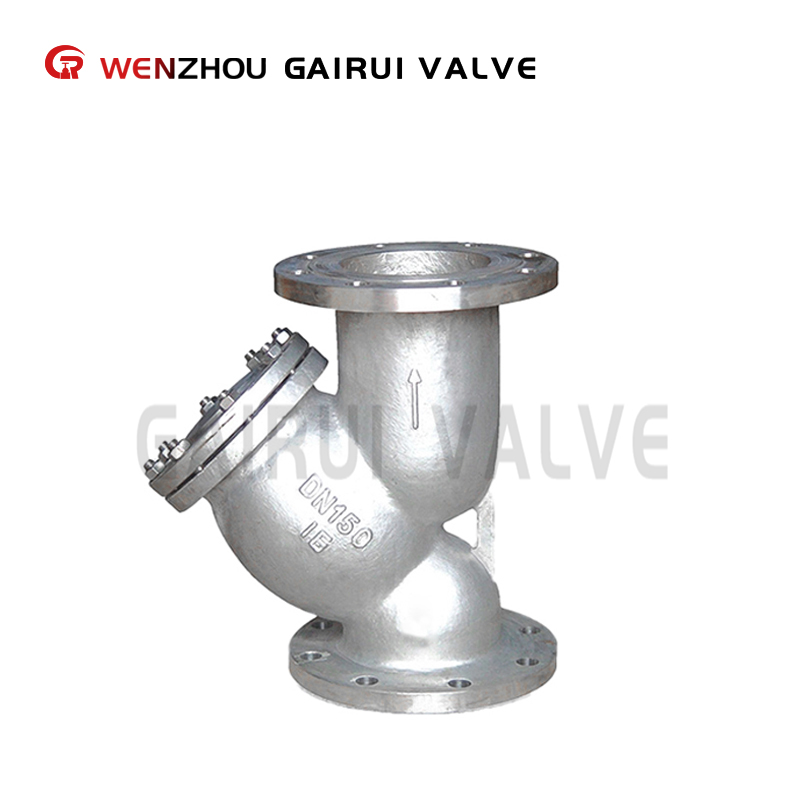

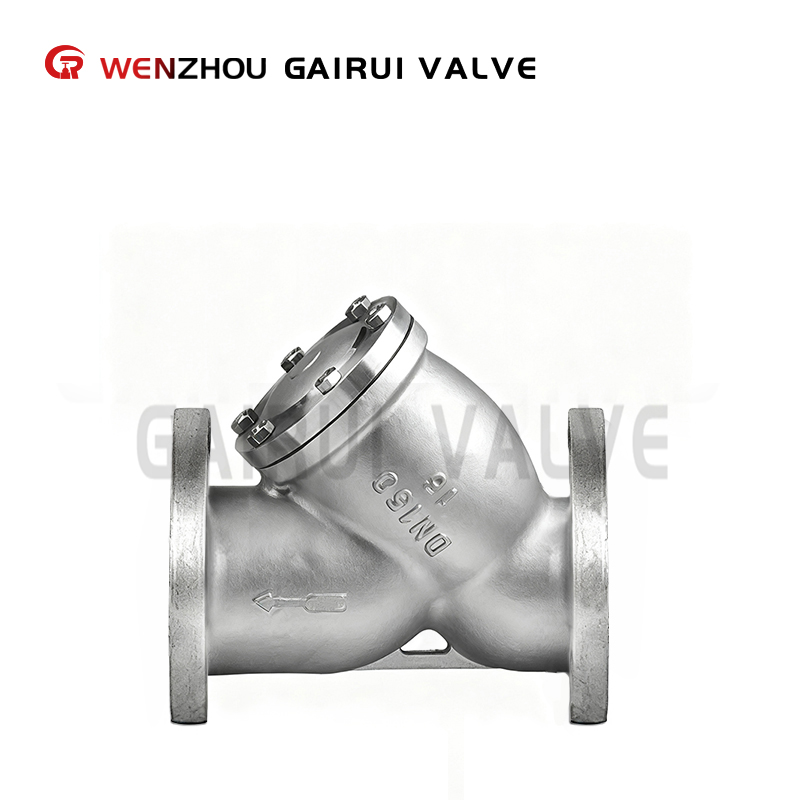

Введение в продукт
Фильтр типа Y является частью трубопроводной системы, необходимой для фильтрационного устройства, для защиты нормального использования клапанов и оборудования. Фильтр типа Y обычно устанавливается в редукционном, предохранительном клапане или другом оборудовании, используемом для удаления примесей в среде. Фильтр типа Y имеет передовую структуру, небольшое сопротивление и лёгкий дренаж. Фильтр типа Y подходит для воды, нефти и газа.
Как правило, водная сетка составляет 18–30 мкм, вентиляционная сетка составляет 10–100 меш, масляная сетка — 100–480 меш. Сетчатый фильтр в основном состоит из приёмного патрубка, корпуса, сетчатого фильтра, фланца, крышки фланца и крепёжных элементов. Когда жидкость поступает в фильтр, твёрдые частицы примесей будут заблокированы внутри сетчатого фильтра, а чистая жидкость проходит через сетчатый фильтр и выходит через выходной патрубок.
◆ Средняя температура: 300 °C
◆ Разница рабочего давления: 2 кгс/см²
◆ Материал: нержавеющая сталь
◆ Наименование изделия: фильтр типа Y
◆ Сфера применения: фильтрация жидкости
◆ Присоединение: фланцевое
◆ Тип: прямой угол
◆ Направление потока: односторонний
◆ Применимая среда: вода
◆ Давление: атмосферное давление
Материалы основных деталей
◆ Корпус: сталь 20, 20ГЛ, 304, 316L
◆ Сетки: сталь 20, 20ГЛ, 304, 316L
Основные технические характеристики
| PN | DN | L | D | D1 | D2 | b | z-Ød | H |
| 1,6 МПа | 15 | 130 | 95 | 65 | 45 | 2-14 | 4-Ø14 | 60 |
| 20 | 145 | 105 | 75 | 55 | 2-14 | 4-Ø14 | 70 | |
| 25 | 150 | 115 | 85 | 65 | 2-14 | 4-Ø14 | 70 | |
| 32 | 180 | 135 | 100 | 78 | 2-16 | 4-Ø18 | 75 | |
| 40 | 200 | 145 | 110 | 85 | 3-16 | 4-Ø18 | 90 | |
| 50 | 220 | 160 | 125 | 100 | 3-16 | 4-Ø18 | 105 | |
| 65 | 250 | 180 | 145 | 120 | 3-18 | 4-Ø18 | 150 | |
| 80 | 280 | 195 | 160 | 135 | 3-20 | 8-Ø18 | 175 | |
| 100 | 300 | 215 | 180 | 155 | 3-20 | 8-Ø18 | 200 | |
| 125 | 350 | 245 | 210 | 185 | 3-22 | 8-Ø18 | 205 | |
| 150 | 380 | 280 | 240 | 210 | 3-24 | 8-Ø23 | 260 | |
| 200 | 480 | 335 | 295 | 265 | 3-26 | 12-Ø23 | 300 | |
| 250 | 550 | 405 | 355 | 320 | 3-30 | 12-Ø25 | 380 | |
| 300 | 610 | 460 | 410 | 375 | 4-30 | 12-Ø25 | 410 |
