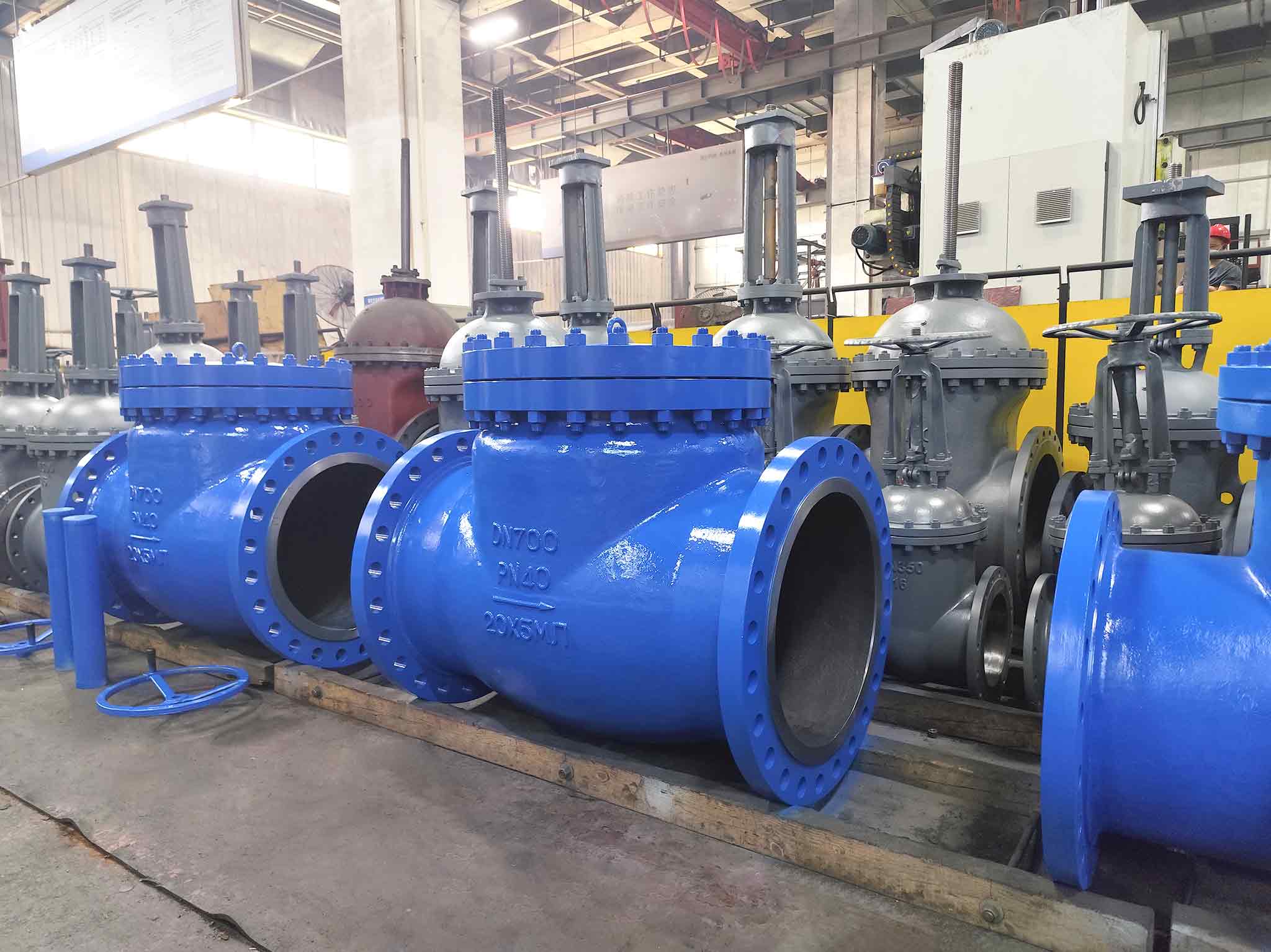

Быстрое различие подъемных и поворотных обратных клапанов

В промышленных трубопроводах, городских системах водоснабжения и водоотведения, а также системах отопления, вентиляции и химической промышленности обратные клапаны в основном предотвращают обратный поток среды и обеспечивают безопасность трубопроводов и оборудования. Наиболее распространены подъемные и поворотные обратные клапаны, которые часто путают специалисты. Ниже представлена простая и понятная практическая инструкция.

Их легко различить по конструкции и способу открытия-закрытия. Диск подъемного обратного клапана движется вертикально вверх и вниз под действием давления среды подобно поршню. Он имеет компактную конструкцию, плотное прилегание уплотнительных поверхностей и отличные герметизирующие свойства. Поворотный обратный клапан оснащен поворотным рычагом и осью, его диск вращается вокруг оси как дверца, внутренний проход прямой и плавный, сопротивление потоку минимальное.

Существуют явные различия в способе монтажа. Из-за конструктивных особенностей подъемные клапаны устанавливаются только горизонтально и не функционируют в вертикальных трубопроводах. Поворотные клапаны универсальны в монтаже, подходят для горизонтальных и вертикальных трубопроводов с потоком вверх, имеют широкий спектр применения при монтажных работах.

Они предназначены для разных рабочих условий. Подъемные обратные клапаны обладают высокой устойчивостью к давлению, подходят для труб малого диаметра и условий повышенного давления, используются на выходах насосов, в паровых трубопроводах, системах очистки воды и химических точных трубопроводах. Поворотные клапаны производятся в крупных диаметрах, имеют высокую пропускную способность, активно применяются в городском водоснабжении, очистке сточных вод, промышленных системах циркуляции воды и других трубопроводах среднего и большого диаметра.

В эксплуатации подъемные клапаны закрываются плавно, создают минимальный гидроудар и шум. Крупнодиаметровые поворотные клапаны при закрытии могут вызывать небольшие вибрации и гидроудары. Достаточно запомнить три основные характеристики: конструкцию открытия-закрытия, требования к монтажу и область применения, чтобы безошибочно различать эти два типа клапанов и делать правильный выбор.
